产品设计：广东安规检测有限公司

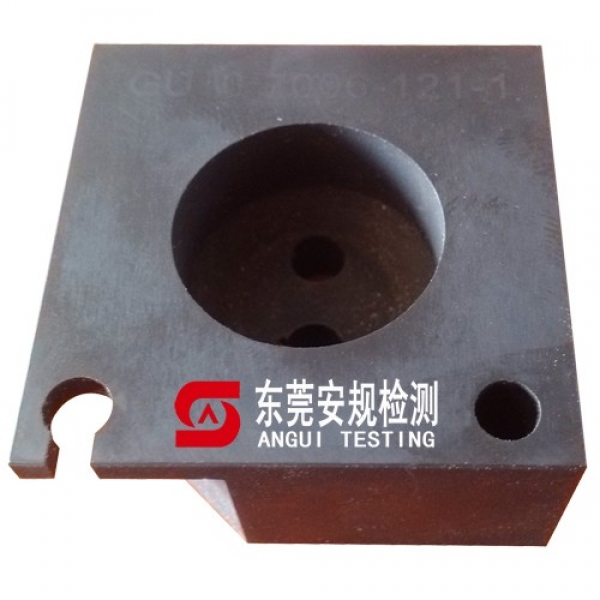

设计标准：7006-120-1 GZ10灯头通止规是广东安规根据标准IEC60061-3,GB/T1483.2的要求设计制作而成。

产品用途：

用于检测GZ10灯端的各尺寸是否符合标准：

——插脚直径（尺寸A）

——插脚直径和位移（尺寸A和D）

——插脚长度（尺寸F1和J）

——插脚的嵌入长度和直径（尺寸F2和E）

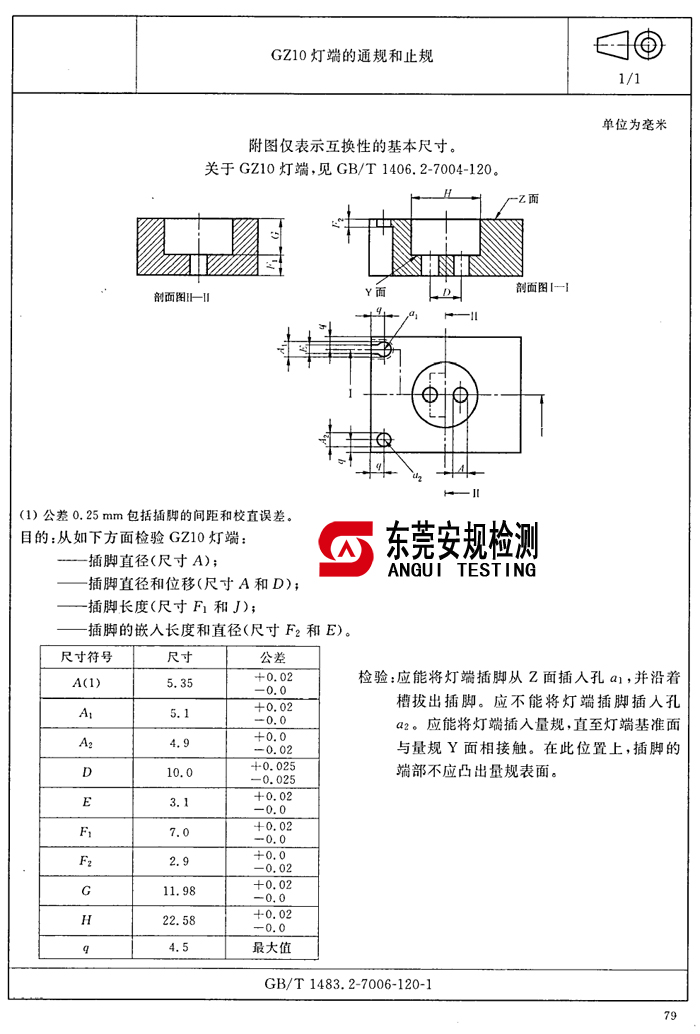

附图仅表示互换性的基本尺寸。公差0.25mm包括插脚的间距和校直误差。

使用方法：

应能将灯端插脚从Z免插入孔a1，并沿着槽拔出插脚。应不能将灯端插脚插入孔a2。应能将灯端插入7006-120-1 GZ10灯头通止规，直至灯端基准面与广东安规检测有限公司生产的量规Y面相接触。在此位置上，插脚的端部不应凸出量规表面。
