产品设计：广东安规检测有限公司

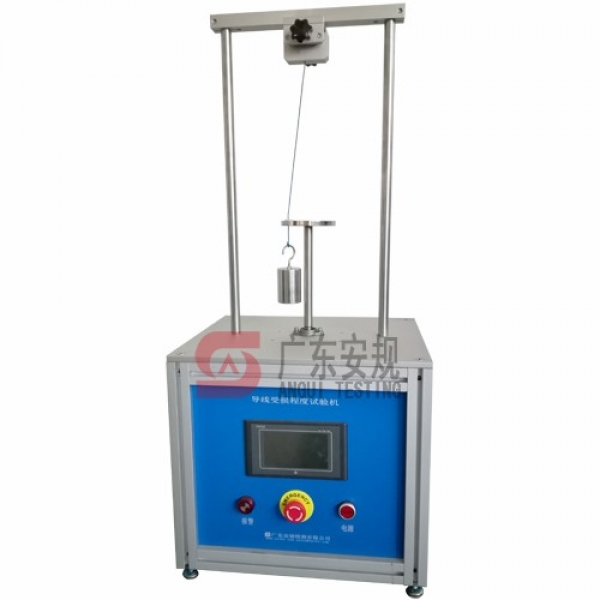

设计标准：AG884F11 IEC60884图11导线受损程度试验机是广东安规根据标准IEC60884-1图11、表9及12.2.5节的要求设计制作而成。

产品用途：

本试验机为确保螺纹夹紧端子在夹紧导线时无过度损伤导线。

使用方法：

1、将端子装夹在IEC60884图11导线受损程度试验机上，按IEC60884表3规定接上单心或绞合导线或软导线，分别接上标称横截面积最新的导线，再接上横截面积最大的导线，夹紧螺钉或螺帽使用IEC60884表6规定的力矩拧紧。

2、试验导线长度应为75mm加上IEC60884表9规定的高度值（H）如下表

3、将导线端部插进平板中的相应套管里，平板定于试验设备下面的距离H处。套管孔直径和H值均由表9给出。套管应位于水平面内，使其中心线能作一个直径75mm的并与处于水平面里的夹紧装置的中心同心，然后使平板以(10±2)r/min的速率旋转。

5、将IEC60884表9规定的重物如下表挂在导线的端部，试验持续15分钟

结果判定：

试验期间，导线既不得脱出夹紧件也不得在夹紧件处断开，导线不得损伤到无法再使用。

产品规格：

1、5寸彩色触摸屏，PLC控制

2、旋转速率：3～14转/分钟可调，满足标准要求(10±2)r/min

3、试验时间可预置：0～9999分钟

4、配备砝码和孔径如下表（摘录整理自IEC60884-1表9）
